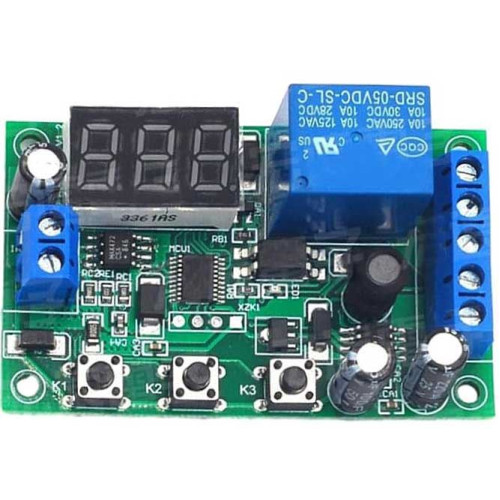

Modul snímání protékajícího stejnosměrného proudu - proudové relé DC

Modul snímání protékajícího stejnosměrného proudu - proudové relé DC

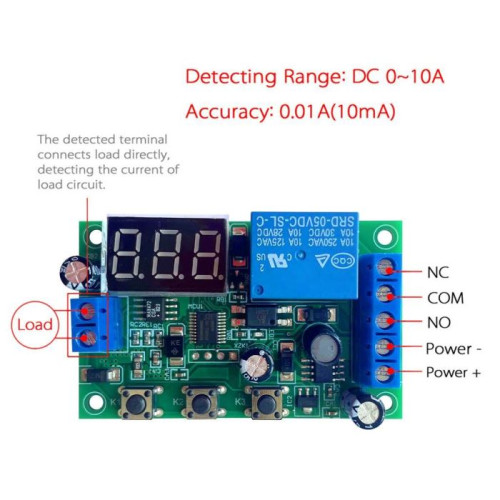

Modul umožňuje ovládat releový výstup v závislosti na protékajícím proudu. Lze nastavit různé kombinace spínání:<BR/>**P-11:** Když je měřený proud > I1 (spodní mez), relé sepne; když je měřený proud opět < I1, relé se rozpojí;<BR/>**P-12:** Když je naměřený proud > I1, relé sepne; a vždy zůstane zavřená, dokud se obvodová deska nevypne;<BR/>**P-21:** Když je naměřený proud > I2 (horní mez), relé sepne; když je naměřený proud < I1, relé je odpojeno;<BR/>**P-22:** Když je naměřený proud > I2, relé sepne; a vždy zůstane zavřená, dokud se obvodová deska nevypne;<BR/>**P-31:** Když je naměřený proud < I1, relé sepne; když je proud větší než I2, relé je odpojeno; <BR/>**P-32:** Když je naměřený proud < I1, relé sepne; a vždy zůstane zavřená, dokud se obvodová deska nevypne;<BR/>**P-41:** Když je měřený proud mezi I1 a I2, relé je sepnuto, jinak je relé rozpojeno;<BR/>**P-42:** Když je měřený proud mezi I1 a I2, relé je sepnuto; a vždy zůstane zavřená, dokud se obvodová deska nevypne;<BR/>**P-51:** Když je naměřený proud < I1 nebo > I2, relé je sepnuto, jinak je relé odpojeno;<BR/>**P-52:** Když je naměřený proud < I1 nebo > I2, relé se sepne; a vždy zůstane zavřená, dokud se obvodová deska nevypne;<BR/>**Význam tlačítek:** <BR/>**K1:** výbě režimů <BR/>**K2:** zvyšování hodnoty <BR/>**K3:** snižování hodnoty <BR/>**Specifikace:** <BR/>-Napájecí napětí: 12VDC <BR/>-Detekční rozsah: 0~10ADC<BR/>-Přesnost: 0,01A<BR/>-Vlastní odběr: cca 20mA<BR/>-LED digitální displej<BR/>-Velikost modulu: 65x40x18mm <BR/>-Hmotnost: 29g <BR/>**Pokyny k nastavení:** <BR/>1. Zapněte pro zobrazení naměřeného proudu; pokud je měřená proudová svorka pozastavena, počet digitálních zobrazení je normální; <BR/>2. Při prvním stisknutí K1 trvá déle než 1 sekundu, než se projeví, aby se zabránilo falešnému spuštění. Na displeji se zobrazí: P11: režim nastavení K2, funkce nastavení K3;<BR/>3. Stiskněte K1 podruhé, obrazovka bliká: 0,05 znamená, že hodnota prahu I1 je 0,05A; K2 sady I1 plus, K3 sady I1 mínus; <BR/>4. Stiskněte K1 potřetí, obrazovka zabliká: 0,10 znamená, že hodnota prahu I2 je 0,1A; K2 sady I2 plus, K3 sady I2 mínus; <BR/>5. Stiskněte K1 počtvrté, obrazovka zobrazí naměřený proud; znamená to, že přejde do pohotovostního stavu;<BR/>6. V pohotovostním režimu dlouze stiskněte K2 nebo K3 pro jemné doladění chyby měřeného proudu.<BR/>
