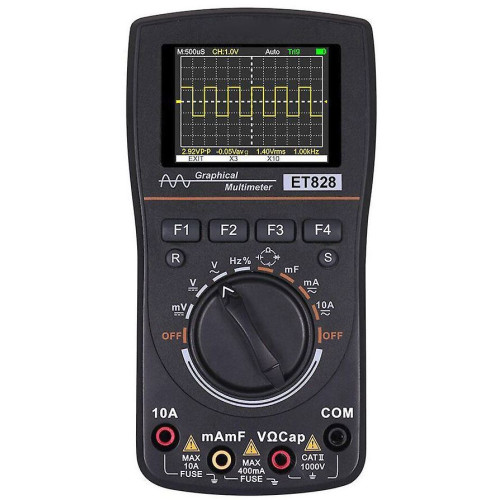

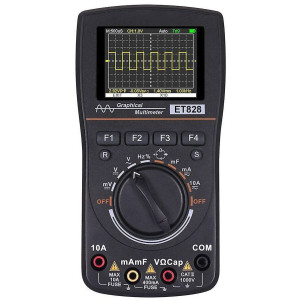

Osciloskop 1MHz a multimetr ET828

Osciloskop 1MHz a multimetr ET828
ET828 je přístroj 2v1, osciloskop+multimetr
**Hlavní rysy:**
- 2,5Msps vysokorychlostní vzorkování, 1MHz analogová šířka pásma (pouze ACV osciloskop digitální multimetr), 4000 kód
- Osciloskop sjedním tlačítkem, existují tři režimy skenování průběhu: auto/normální/jednotlivý.
- Funkce uchování křivek dat během měření může uložit 100 skupin dat a 10 křivek.
- Parametry lze nastavit nezávisle během měření průběhu, jako je časová základna, amplituda, režim skenování průběhu atd.
- Měření relativních hodnot může účinně eliminovat odpor vedení, distribuovanou kapacitu nebo rušivé signály.
- Funkce multimetru zahrnují DC/AC napětí/proud, odpor, kapacitu, frekvenci, pracovní cyklus, diodu/test vodivost.
- Automatické/ruční přepínání rozsahů, data v reálném čase a uložená data sezobrazují na stejné obrazovce.
- Ochrana proti přetížení 500mA/10A dvojitá pojistka, dvojitý měřič jištění.
- Funkce automatického spánku bez provozu po dobu 15 minut.
- 2,4palcový barevný displej
- Kalibrace panelu, koeficienty kalibrace paměti nevyžadují seřízení potenciometru, vyšší spolehlivost.
**Specifikace:**
Displej: Barevná obrazovka 240X320pix
Pozorovací plocha: 49,0 x 36,72mm
Podsvícení: vždy zapnuto
Vstupní odpor: přibližně 10Mohm
Baterie: 3 x AA baterie (nejsou součástí dodávky)
Automatický režim spánku: 15 minut po nečinnosti
Statický pracovní proud: přibližně 65mA
Proud stand-by: přibližně 35uA
Doba nepřetržitého provozu: přes 10 hodin, (kapacita baterie přibližně 65 mAh)
Kapacita paměti: 100 dat DMM, 10 záznamů křivek OSC
Provozní podmínky: 0+40°C; <75%RH
Skladovací podmínky: -10 +60°C; <90%RH
Rozměry: 160x83x32mm
**Specifikace osciloskopu:**
Analogová šířka pásma: 1MHz (omezeno na ACV)
Maximální vzorkovací frekvence v reálnémčase: 2,5Msps
Počet kanálů: 1
Vstupní impedance: cca 10Mohm
Rozsah vertikální citlivosti: 300mV - 100V/síť
Rozsah časové základny: 2,5us - 10s/div
Přesnost vertikální amplitudy: ±(5%+ 0,2div)
Přesnost časové základny: ±(0,01% + 0,1div)
Režim skenování: Auto / normální / single
Volba spouštěcí hrany: vzestupná / sestupná hrana
Automatické nastavení časové základny a vertikální amplitudy
Funkce automatického měření: Vp-p, Vavg, Vrms, Hz
Analogová šířka pásma: 1MHz zeslabena na 5dB

Funkce HOLD	Ne
Norma	CAT II
Produkt	Osciloskop
Připojení k PC	Ano
Zobrazení hodnoty	Digitální

Zde si můžete stáhnout soubory k produktu Osciloskop 1MHz a multimetr ET828:

1.	Technická dokumentace (PDF)
