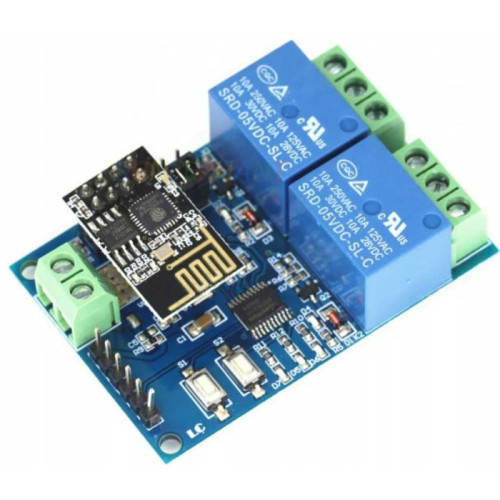

Modul 2x relé ESP8266 s wifi modulem ESP-01, napájení 5V

Modul 2x relé ESP8266 s wifi modulem ESP-01, napájení 5V

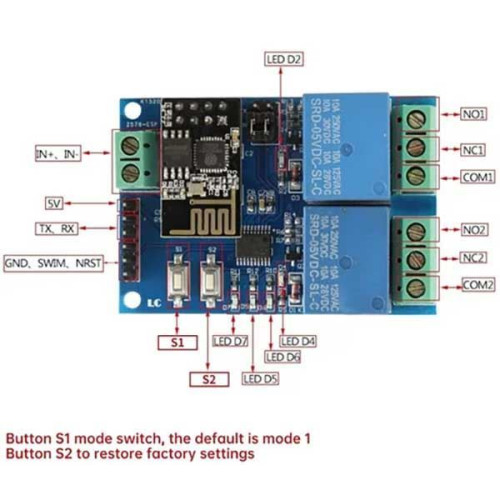

Modul pro bezdrátové ovládání relé pomocí sítě wifi. Násuvný wifi modul je typu ESP-01. Ovládat lze bezdrátově v místní síti pouze jednoduchým konfiguračním procesem pomocí aplikace mobilního telefonu. <BR/>**Funkce a vlastnosti:** <BR/>Integrovaný modul N76E003 / STM8S003 a ESP-01 wifi<BR/>**Dva možné režimy:**<BR/>**1)** přímé propojení mobilního telefonu a sítě wifi<BR/>**2)** mobilní telefon a modul wifi mají společný router <BR/>**Další funkce:** reléový modul USB při odpojení ESP-01 <BR/>Přenosová vzdálenost:<BR/>(1) V otevřeném prostředí je maximální přenosová vzdálenost 100 m, pokud mobilní telefon přenáší přímo modul wifi;<BR/>(2) když je wifi modul a mobilní telefon na stejném routeru, přenosová vzdálenost závisí na intenzitě signálu routeru;<BR/>Ke konfiguraci hesla modulu ESP-8266 pomocí aplikace použijte technologii Smartconfig ESP01 <BR/>rozhraní UART a rozhraní pro stahování programu STM8 SWIM <BR/>**pouze pro telefony Android, nevhodný pro Apple**<BR/><BR/>**Popis:** <BR/>**IN+, IN-:** svorky pro napájení (5V) <BR/>**TX, RX:** Piny sériového portu UART;<BR/>**5V(12V), GND, SWIM, NRST:** Porty pro stažení programu mikrokontroléru STM8S<BR/>**Tlačítko S1:** přepínač režimu, výchozí je režim 1<BR/>**Tlačítko S2:** Obnovení továrního nastavení<BR/>**LED D2 a D4** (červené světlo): indikátor činnosti relé, svítí při otevření<BR/>**LED D7** (červené světlo): Indikátor režimu 1<BR/>**LED D5** (modré světlo): indikátor režimu 2<BR/>**LEDD6** (zelené světlo): indikátor provozního stavu, popsaný následovně:<BR/>**1)** Když je vypnutý, znamená to, že se jedná o automatickou konfiguraci nebo ztrácí spojení s routerem;<BR/>**2)** Když bliká při 0,5 s, znamená to čekání, až aplikace nastaví WIFI účet pro modul ESP-01A heslo;<BR/>**3)** Když 2S pomalu bliká, znamená to, že konfigurace je dokončena, čeká se na navázání TCP spojení s mobilním telefonem;<BR/>**4)** Trvalé svícení indikuje úspěšné navázání TCP spojení s mobilním telefonem.<BR/>Dvě vyhrazené propojky: zasuňte je prosím na spodní konec (tj. RX připojený k RX1, TX připojený k TX1) běhemnormálního používání, pokud chcete použít modul sériového portu USB na TTL k ladění modulu ESP-01, vložte jej nahoru (jinak může docházet k rušení).<BR/>COM1: veřejný terminál;<BR/>NC1: Normálně sepnutý konec, relé je před zatažením zkratováno pomocí COM1 a po zatažení zavěsí<BR/>N01: Normálně rozepnuto, relé je před sepnutím pozastaveno a po sepnutí zkratováno na COM1.<BR/>COM2: veřejný terminál;<BR/>NC2: Normálně sepnutý konec, relé je před zatažením zkratováno pomocí COM2 a po zatažení zavěsí;<BR/>N02: Normálně rozepnuto, relé je před sepnutím pozastaveno a po sepnutí zkratováno na COM2.<BR/>Příkaz ovládání relé (hexadecimální formát):<BR/>Zapněte první relé: AO 01 01 A 2<BR/>Sepněte první relé: A 0 01 00 A 1<BR/>Zapněte druhé relé: A 0 02 01 A 3<BR/>Sepněte druhé relé: A 0 02 00 A 2<BR/>popis a návod např. zde:<BR/><BR/>https://manuals.plus/cs/lc/lc-5v-2-channel-wifi-relay-module-esp01-manual

Produkt	Ostatní
Provedení	Ostatní
